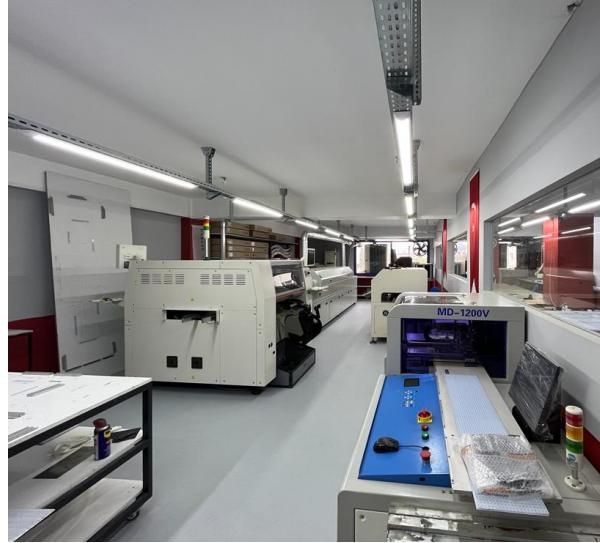

SMD dizgi hattı, elektronik devre kartlarının üretiminde kullanılan bir üretim hattıdır. "SMD" (Surface-Mount Device), yüzeye montaj teknolojisini ifade eder. Bu teknoloji, elektronik bileşenlerin doğrudan baskılı devre kartı (PCB) üzerine monte edilmesini sağlar. SMD dizgi hattı, bu bileşenlerin hızlı, doğru ve verimli bir şekilde PCB´lere yerleştirilmesi ve lehimlenmesi için kullanılan otomatik bir sistemdir.
SMD Dizgi Hattının Bileşenleri ve İşleyişi
-
Stencil Baskı Makinesi:
Devre kartına, lehim pastasının doğru noktalara uygulanması için kullanılan bir makinedir. Lehim pastası, bileşenlerin kart yüzeyine yapışmasını ve daha sonra lehimlenmesini sağlar. -
Pick-and-Place Makinesi:
Elektronik bileşenleri yüksek hızla ve hassasiyetle PCB üzerindeki doğru yerlere yerleştirir. Makine, bileşenleri rulo veya tepsi şeklinde gelen besleyicilerden alır. -
Reflow Lehimleme Fırını:
Kart üzerine yerleştirilen bileşenlerin lehimlenmesini sağlar. Kart, kontrollü bir şekilde ısıtılır ve lehim pastası eriyerek bileşenleri karta sabitler. -
Optik Kontrol ve Test (AOI):
"Automated Optical Inspection" makineleri, montaj sonrası devre kartlarını tarar ve hatalı lehimler, eksik bileşenler veya yanlış montaj gibi sorunları tespit eder. -
Depanelizasyon:
Üretim sırasında birden fazla kartın tek bir panelde işlendiği durumlarda, bireysel kartlar panellerden ayrılır.
SMD Dizgi Hattının Avantajları
- Hız ve Verimlilik: Yüksek otomasyon seviyesi, büyük miktarda üretimi kısa sürede tamamlamayı sağlar.
- Kompakt Tasarım: SMD teknolojisi, bileşenlerin küçük ve kompakt olmasını sağlayarak elektronik cihazların boyutlarını küçültür.
- Yüksek Hassasiyet: Pick-and-place makineleri, bileşenleri mikron seviyesinde hassasiyetle yerleştirebilir.
- Düşük Maliyet: Seri üretimde, iş gücü ve zaman tasarrufu sayesinde maliyetler düşer.
SMD dizgi hattı, modern elektronik üretimin temel yapı taşlarından biridir ve LED aydınlatma ürünlerinden akıllı cihazlara kadar birçok elektronik ürünün üretiminde kritik bir rol oynar.
